河南洛阳三相电能表校验装置 注意①由于电源中预置有10％的三次谐波，所以在谐波设定中,若不含三次谐波，一定要将三次谐波幅度设置为0；②当输出谐波需要重新设置时,一定要将原来已设定的谐波,再重新设置；③在“谐波”状态下不能使用“同步”键；④谐波设定后，输出波形由于含有谐波，这样，同样的交流输出峰值所对应的有功值与谐波时不同，如果在无谐波是调节电位器使显示，加上谐波后，要获得的输出，必须重新调节电位器的位置。由于上述原因，在设定谐波比例较大时直接起动输出可能会因为波形超出动态范围而报警，因此在起动谐波输出前应将电位器输出旋到小，等起动后再准确调节电位器位置。9、标准偏差计算JYM-3(6)系列产品，高于0.05级的装置，具有计算被校表标准偏差估计值的功能。装置在“校值”状态P显示转为显示标准差估计值S％，S％按照5次相对误差测量结果计算。10、功能选择之间的关系在键盘上可选择的功能包括：功率、电能、校值、潜动、自动、选点、谐波、谐值、校验值11个状态，其中自动、谐波有些特殊，其余九个状态可以随时通过按健转换。谐波状态是指电源输出谐波，同步以外任何一种功能状态都可以在谐波状态下进行操作。

河南洛阳三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％

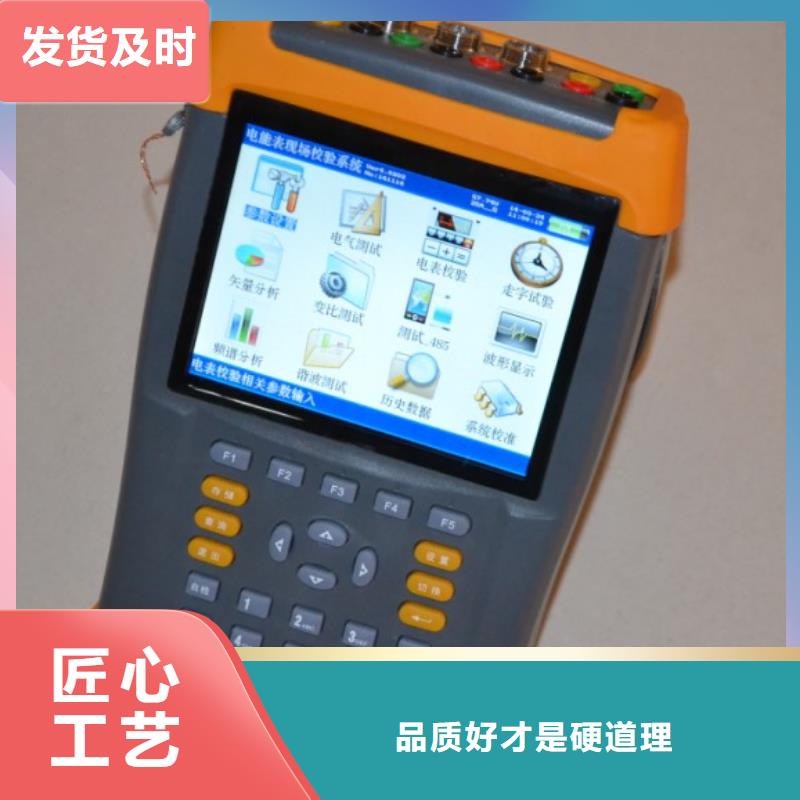

河南洛阳三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。
